КОТЛЫ НА БИОТОПЛИВЕ

Водогрейный котел – главный элемент котельной.
Это закрытый сосуд, в котором хранится / циркулирует вода.

Горячие дымовые газы образуются в результате сжигания топлива в топке. Они вступают в соприкосновение с трубами внутри котла, где происходит передача тепла воде. Чтобы достичь высоких температур и не допустить кипение, давление воды в котле может поддерживаться на уровне 6–10 бар.

ВОДОГРЕЙНЫЕ КОТЛЫ МОГУТ ИСПОЛЬЗОВАТЬСЯ В СИСТЕМАХ ГОРОДСКОГО ЖКХ, ДЕРЕВООБРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ КОМПЛЕКСОВ.

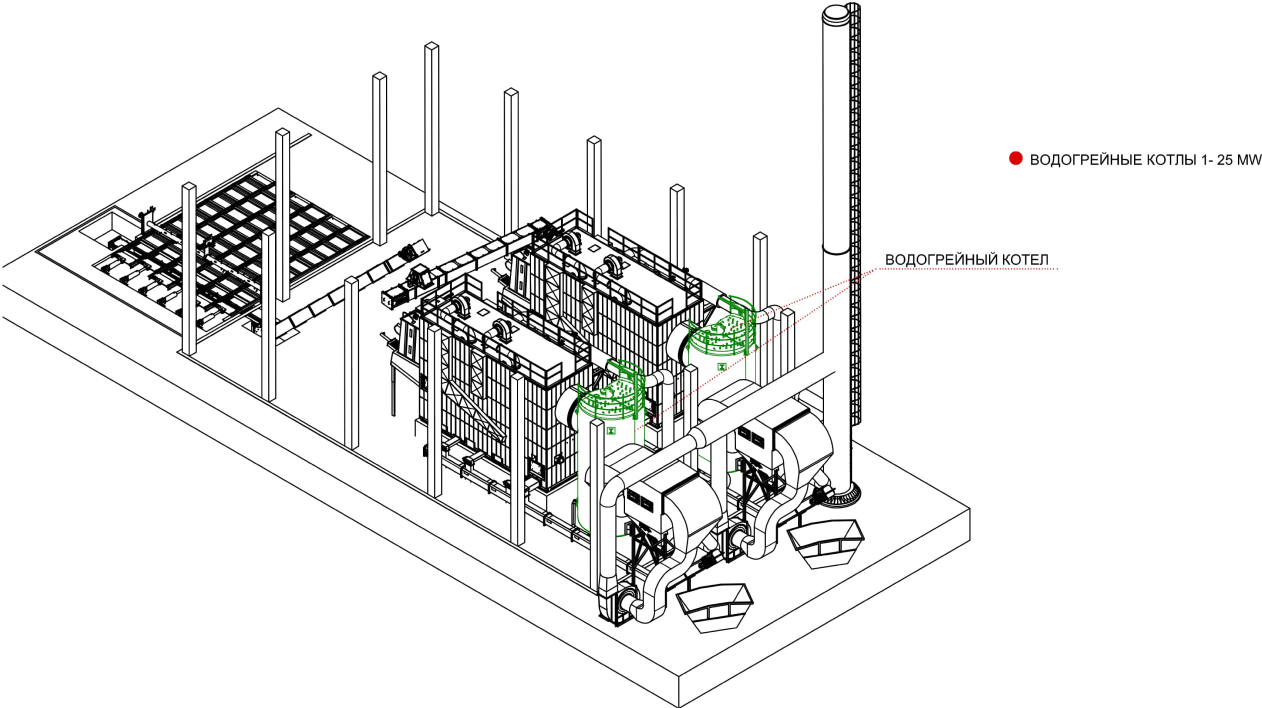

ВОДОГРЕЙНЫЕ КОТЛЫ НА БИОТОПЛИВЕ

Паровые котлы – это главный элемент ТЭЦ или технологической промышленности ,где употребляется пар.

Котел - это закрытый сосуд, в котором передача тепла между водой и дымовыми газами происходит для выработки насыщенного или перегретого пара.

ПАРОВЫЕ КОТЛЫ МОГУТ ИСПОЛЬЗОВАТЬСЯ В ПРОИЗВОДСТВЕННЫХ ПРОЦЕССАХ ИЛИ В ТЭЦ.

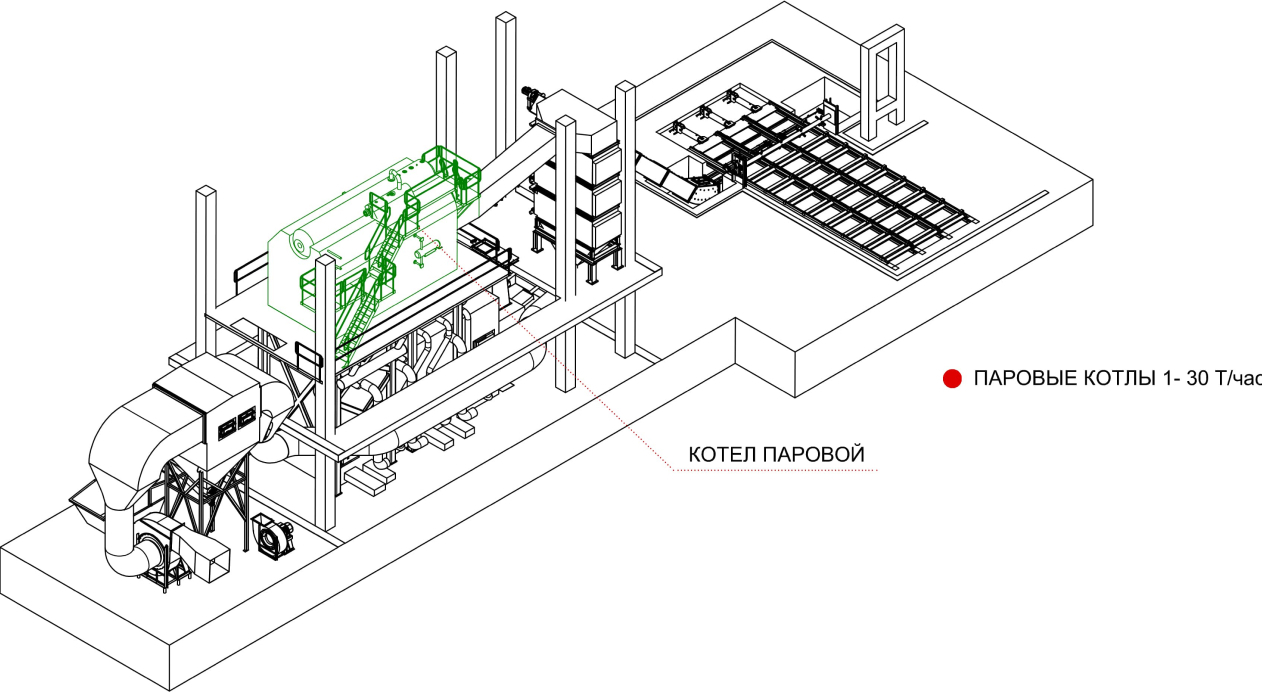

ПАРОВЫЕ КОТЛЫ НА БИОТОПЛИВЕ

ТЕРМОМАСЛЯНЫЕ УСТАНОВКИ

Термомасляный котел – это главный элемент котельной. Котел представляет собой закрытый сосуд, в котором хранится / циркулирует термическое масло.

Горячие дымовые газы образуются в результате сжигания топлива в печи. Эти газы вступают в соприкосновение с трубами внутри котла, где происходит передача тепла маслу.

ТЕРМОМАСЛЯНЫЕ КОТЛЫ МОГУТ ИСПОЛЬЗОВАТЬСЯ В ПРОИЗВОДСТВЕННЫХ ПРОЦЕССАХ ИЛИ В ТЕЦ.

ТРАНСПОРТНЫЕ СИСТЕМЫ

Механизм для транспортировки сыпучих материалов, например, древесной щепы, гранул, сельскохозяйственных материалов. Топливо подается с помощью гидравлического подвижного пола, и он доставляет топливо до камеры сжигания.

СКРЕБКОВЫЙ ТРАНСПОРТЕР

Предназначены для обеспечения потока топлива со склада до транспортировочного оборудования. В качестве топлива (или сыпучих материалов) может выступать древесная щепа, торф и др.

Оборудование применяется для автоматизированной подачи и хранения топлива в сочетании со скребковым или винтовым транспортером. Может быть приспособлено для использования в хранилищах топлива (сыпучих материалов) котельных установок или других промышленных установок (деревообрабатывающей промышленность, сельское хозяйство и т. п.).
Двигающиеся полы склада поставляются с одним или двумя гидравлическими цилиндрами (это зависит от конкретных требований). Цилиндры создают линейное движение для скребкового блока. Скребковый блок захватывает топливо и толкает его в сторону цилиндров. Когда он изменит направление, стационарные скребки помогают топливу оставаться в том же положении. Благодаря этому двигающие полы склада захватывают топливо со склада и транспортируют его только в одном направлении.

ПОДВИЖНОЙ ПОЛ

Установка, предназначенная для предотвращения попадания в транспортер содержащихся в топливе посторонних предметов (крупных кусков древесины, длинных кусков коры, жердей и т. п.).

Устройство предназначено для использованияв котлах
на биотопливе, в сельском хозяйстве, деревообрабатывающей
промышленности или в подобных областях.

ВИБРО СИТО

Оборудование для выравнивания слоя топлива, равномерного распределения топлива. Разбивает замерившие куски топлива зимой и предотвращает перегрузку транспортера .

В качестве топлива (или обрабатываемых сыпучих материалов) может выступать древесная щепа, торф и др., далее именуемые «топливом». Оборудование применяется для автоматизированной подачи и хранения топлива в сочетании со скребковым или винтовым транспортером, котельных установках или других промышленных установок (деревообрабатывающей промышленность).

РЫХЛИТЕЛЬ ( ВОРОШИТЕЛЬ)

Устройство для направления потока сыпучих материалов по одному из двух возможных направлений.
Пригодные материалы: древесная щепа, опилки, гранулы и подобные частицы. Управление устройством осуществляется электронным редуктором или гидравликой.

РАСПРЕДЕЛИТЕЛЬ ТОПЛИВА

Механизм для переноса сыпучих материалов на складах или терминалах.
В котельных, работающих на биомассе (КДО), используется в автоматической системе подготовки топлива, где кран переносит древесную щепу ближе к топливным платформам.

ГРЕЙФЕРНЫЙ МОСТОВОЙ КРАН

СИСТЕМЫ ОЧИСТКИ ДЫМОВЫХ ГАЗОВ

Мультициклон используется для удаления летущих частиц из потока дымовых газов до 250мг.

Циклонное отделение (касеты) –удаляет мелкие частицы из потока дымовых газов без фильтров, благодаря вихревому отделению. Для отделения смесей твердых частиц используются воздействие вращения и сила тяжести. Устройство предназначено для использования в котельных установках, на электростанциях, в сельском хозяйстве, деревообрабатывающей промышленности.

Электростатический фильтр используется для очистки дымовых газов до 50 мг от твердых частиц. Состоит из камеры с электрическими полями.

Дымовые газы для очистки направляются в корпус через входной патрубок. Когда они проходят через корпус или камеру, частицы получают электрический заряд, и под действием электрических сил частицы оседают на сборочных пластинах, образуя слой пыли. Затем газы выходят из электростатического фильтра через выходной патрубок.
Через определенные промежутки времени пластины очищаются с помощью встряхивающего механизма, который сбивает отложение пыли, и она падает на плоское дно. Очистка плоского дна производится с помощью донного скребка, который удаляет пыль из электростатического фильтра.
Фильтр имеет плоское дно со скребком-волокушей. Скребок-волокуша отличается конструкцией для тяжелого режима работ и может полностью очищать дно один раз в 65 секунд (время устанавливается с учетом топлива / процесса). Гидравлическая ось предназначена, чтобы автоматически устранять расширительное изменение. Ось опирается на колесики, чтобы предотвратить износ пластин дна.

Мультициклон состоит из отделяющих элементов, расположенных в несколько рядов. По мере того как дымовые газы протекают через отделяющий элемент, лопасти направляют поток по спирали. Инерциальные частицы отделяются от потока газа с помощью инерциальных сил. Отделенные частицы падают в бункер для накопления золы, откуда они удаляются через выбрасыватель золы.

КОНДЕНСАЦИОННЫЕ ЭКОНОМАЙЗЕРЫ

Количество регенирируемого тепла зависит:
- тепловой мощности котла на биомассе МВт;
- содержание влаги в биомассе;
- температуры теплофикационной воды

В КОНДЕНСАЦИОННОМ ЭКОНОМАЙЗЕРЕ ДЫМОВЫХ ГАЗОВ МОЖНО РЕГЕНЕРИРОВАТЬ 15 % – 30 % ТЕПЛОВОЙ ЭНЕРГИИ ОТ МОЩНОСТИ КОТЛА.

КОНДЕНСАЦИОННЫЕ ЭКОНОМАЙЗЕРЫ ДЫМОВЫХ ГАЗОВ

Конденсационный экономайзер дымовых газов (DKE) предназначен для регенерации тепловой энергии.

Теплообмен происходит в трубчатом теплообменнике конденсационного экономайзера дымовых газов для продуктов сгорания и конденсата, образовавшегося из водяного пара в прямом соприкосновении с теплофикационной водой. Устройство предназначено для работы с котлами на биомассе.

Эффективность

СИСТЕМЫ ПОДАЧИ ТОПЛИВА

СИСТЕМЫ АТОМАТИЗАЦИИ (КИПиА)

- отслеживание технологических параметров
- контроль технологического оборудования
- установка технологических параметров для срабатывания защиты
- звуковая и визуальная предупредительная сигнализация

АВТОМАТИЧЕСКАЯ (КИПиА) СИСТЕМА УПРАВЛЕНИЯ И СИТЕМА ВИЗУАЛИЗАЦИИ SCADA
